EC Insulator Jiangxi Co., Ltd. jest jednym z najbardziej niezawodnych producentów i dostawców jednofazowych transformatorów zanurzonych w oleju w Chinach. Dzięki bogatemu doświadczeniu jesteśmy zobowiązani do oferowania wysokiej jakości usług niestandardowych. Zapraszamy do hurtowego jednofazowego transformatora zanurzeniowego w oleju premium wyprodukowanego w Chinach tutaj z naszej fabryki.

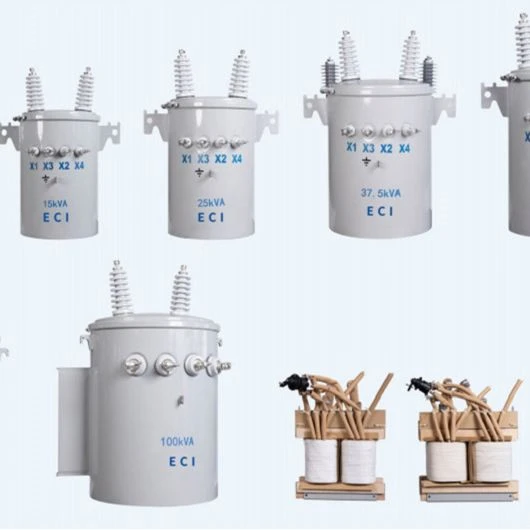

Wprowadzenie produktu

Nasze jednofazowe transformatory zanurzone w oleju są produkowane z rdzeniami ze stali krzemowej o zorientowanym ziarnie, uzwojeniami miedzianymi i spawanymi stalowymi zbiornikami oleju.

Wewnętrzna konstrukcja koncentruje się na koordynacji izolacji, cyrkulacji ciepła i wytrzymałości mechanicznej. Olej izolacyjny pełni funkcję zarówno środka izolacyjnego, jak i chłodzącego podczas pracy transformatora.

Dzięki dojrzałej technologii produkcji i wieloletniemu doświadczeniu w produkcji transformatory stanowią ekonomiczne rozwiązanie dla lokalnych systemów dystrybucyjnych z prostymi wymaganiami konserwacyjnymi.

Każdy transformator jest sprawdzany i testowany przed wysyłką zgodnie z normami IEC i GB.

Standardy produkcyjne

Procesy projektowania, produkcji i testowania są zgodne z międzynarodowymi i krajowymi standardami dotyczącymi transformatorów.

Międzynarodowe standardy

Transformatory mocy serii IEC 60076 -

IEC 60296 - Mineralne oleje izolacyjne do sprzętu elektrycznego

Chińskie standardy

Seria GB/T 1094

GB/T 6451

Struktura rdzenia

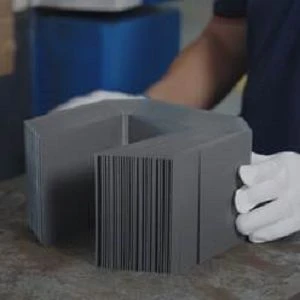

3.1 Rdzeń ze stali krzemowej

W rdzeniu zastosowano blachy ze stali krzemowej o zorientowanym ziarnie-, charakteryzujące się niskimi stratami i dobrymi właściwościami magnetycznymi.

3.2 Zespół rdzenia

Precyzyjne cięcie i technologia stopniowego laminowania zmniejszają straty prądu wirowego i hałas podczas pracy.

3.3 Zaciskanie rdzenia

Wzmocniona konstrukcja zaciskowa mocuje rdzeń i poprawia stabilność mechaniczną podczas pracy.

Projekt ochrony

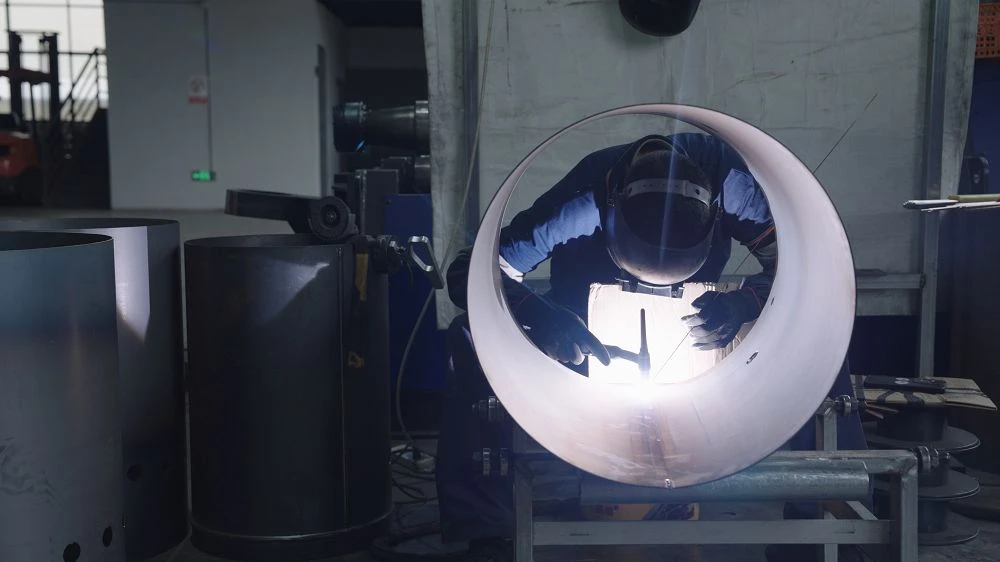

W transformatorze zastosowano całkowicie spawany zbiornik oleju z niezawodną konstrukcją uszczelniającą, aby zmniejszyć wyciek oleju. Urządzenia do monitorowania temperatury, zewnętrzne zabezpieczenia przed przeciążeniem i zwarciem- oraz zaciski uziemiające są dostępne zgodnie z wymaganiami projektu dotyczącymi bezpiecznej i stabilnej pracy.

Dane techniczne

Dostępne są różne pojemności znamionowe, poziomy napięcia i metody połączeń, aby spełnić różne wymagania dotyczące dystrybucji.

Konstrukcja transformatora uwzględnia utratę mocy, wzrost temperatury i wydajność izolacji, aby zapewnić wydajną pracę.

Modele standardowe można instalować wewnątrz lub na zewnątrz w normalnych warunkach pracy.

Dostępne są projekty niestandardowe zgodnie ze specyfikacjami technicznymi i rysunkami projektowymi.

Główne cechy

Transformator wykorzystuje olej izolacyjny do chłodzenia i izolacji, w połączeniu z-materiałami rdzenia o niskich stratach i zoptymalizowaną konstrukcją uzwojenia, aby zmniejszyć zużycie energii i hałas. Spawany zbiornik oleju zapewnia dobrą ochronę w zastosowaniach zewnętrznych, a dojrzała konstrukcja umożliwia łatwą instalację i rutynową konserwację.

Kontrola jakości

Kontrola jakości obejmuje cały proces produkcyjny, od surowców po gotowe produkty.

● Przychodzące materiały, w tym blachy ze stali krzemowej, przewodniki miedziane, płyty stalowe i olej izolacyjny, są sprawdzane przed produkcją.

● Procesy produkcyjne są monitorowane zgodnie ze standardowymi procedurami.

● Każdy gotowy transformator przechodzi testy obejmujące wydajność izolacji, rezystancję uzwojenia, pomiar strat i kontrolę wycieków oleju.

● Raporty z testów fabrycznych są dostarczane przed dostawą.

● Serwis gwarancyjny i pomoc techniczna są dostępne po wysyłce.

Wsparcie w zakresie instalacji i konserwacji

Podano wytyczne techniczne dotyczące instalacji, obsługi i rutynowej konserwacji transformatora.

Zalecane elementy kontroli obejmują:

Poziom oleju i stan uszczelnienia
Powierzchnia zbiornika i obszary spawania
Połączenia uziemiające
Temperatura robocza

Konserwację powinni przeprowadzać wykwalifikowani technicy. Nieautoryzowane otwarcie lub modyfikacja może mieć wpływ na bezpieczeństwo produktu i warunki gwarancji.
